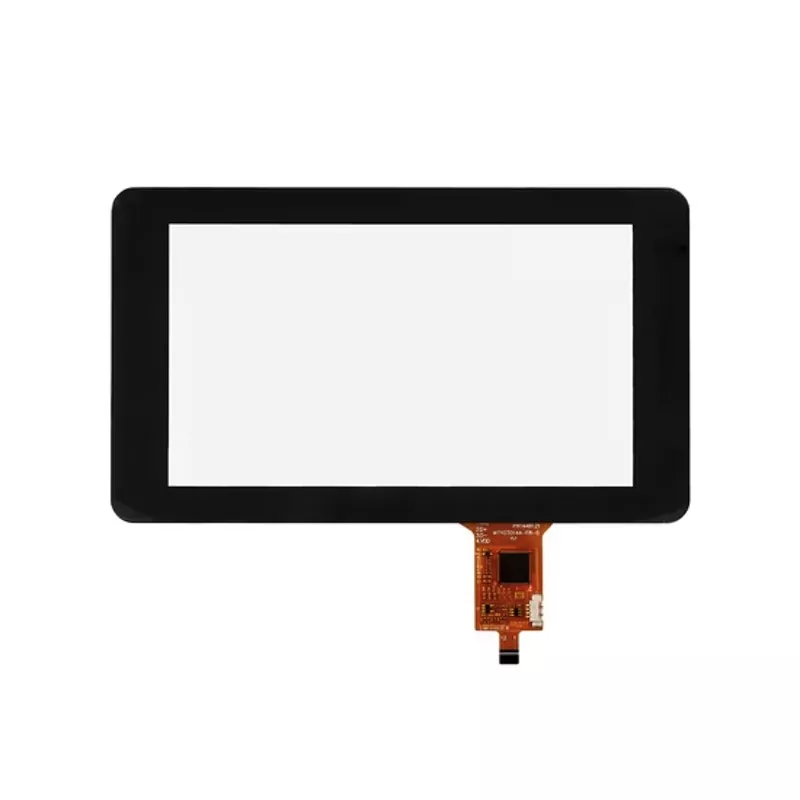

7.0 လက်မစီမံကိန်း Capacitive Touch မျက်နှာပြင်

7 လက်မ TFT Module သည်ဘုံအရွယ်အစားအနေဖြင့် Victronix 7.0 လက်မ Projected Capacitive Touch screen ၏ယှဉ်ပြိုင်မှုအားသာချက်များမှာအဘယ်နည်း။ အစပိုင်းမှာအစပိုင်းတွင်၎င်း၏ပေါင်းစည်းထားသော FT5426DQ8 controller သည်i²c interface မှတဆင့်တုန့်ပြန်မှုနှင့်တိကျသောထိတွေ့မှုခံစားချက်များကိုသေချာစေသည်။ ဒုတိယအချက်မှာကြည့်ရှုရာ area ရိယာ (154.6 x 91 မီလီမီတာ) နှင့်ခြစ်ရာခံနိုင်သည့်မျက်နှာပြင်၏ပြင်းထန်သောမျက်နှာပြင်ခိုင်မာမှုနှင့်ခြစ်ရာခံနိုင်သည့်မျက်နှာပြင်ခိုင်မာမှုနှင့်ခြစ်ရာခံခံနိုင်ရည်ရှိသည့်မျက်နှာပြင်ရှိသည့်ပုံရိပ်များသည်ဖောက်သည်များအားအလွန်ကြည်လင်ပြတ်သားစွာနှင့်ကြာရှည်ခံနိုင်မှုရှိစေသည်။ ထို့အပြင်၎င်းကို 0.7 မီလီမီတာဖြင့်တည်ဆောက်ထားသည်။ တာရှည်ခံ zif connector FPC (Max အထူ: 1.5 မီလီမီတာ) ပါဝင်သည်။ Valicix 7.0 လက်မ Projected Capacitive Touch screen သည်အလွန်အမင်းအခြေအနေများနှင့်သိုလှောင်ခြင်းအပူချိန်ကို -30 ° C မှ + 80 ° C မှသိုလှောင်ခြင်းနှင့်သိုလှောင်ခြင်းအပူချိန်ကိုခံနိုင်ရည်ရှိသည်။ ဒီဗစ်မ် 7 7inch Touch မျက်နှာပြင်ဟာစက်မှုလယ်ယာစက်များ, ဆေးဘက်ဆိုင်ရာပစ္စည်းကိရိယာများ, kiosks, kiosks များ, ကိရိယာများနှင့်ယုံကြည်စိတ်ချရသော,

မော်ဒယ်:CTP-T700IXN-06C

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။ PDF ဒေါင်းလုဒ်လုပ်ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

TFT Module ထုတ်လုပ်သူများ၏ယှဉ်ပြိုင်မှုအခြေအနေတွင် VITICAX 7 လက်မအရွယ် Capacitive Touch screen ၏ယှဉ်ပြိုင်မှုအားသာချက်များမှာအဘယ်နည်း။ အစပိုင်းတွင်၎င်း၏ပေါင်းစည်းထားသော ISI2511 Controller သည်i²c interface မှတဆင့်တုန့်ပြန်မှုနှင့်တိကျသောထိတွေ့မှုခံစားချက်များကိုသေချာစေသည်။ ဒုတိယအချက်မှာကြည့်ရှုခြင်း area ရိယာ (155.8 × 86.92 မီလီမီတာ) နှင့်ခြစ်ရာ - ခံနိုင်ရည်ရှိသည့်မျက်နှာပြင်ခိုင်မာမှုနှင့်ခြစ်ရာခံနိုင်သောမျက်နှာပြင်၏ခိုင်ခံ့မှုသည်ဖောက်သည်များကိုအလွန်ကြည်လင်ပြတ်သားစွာနှင့်ကြာရှည်ခံနိုင်မှုရှိစေသည်။ ထို့အပြင်ဗစ်ယမ် 7.0 လက်မ Projected Capacitive Touch screen သည်အလွန်အမင်းအခြေအနေများခံနိုင်ရည်ရှိရန်နှင့်လည်ပတ်နေသည့်အပူချိန် --20 ဒီဂရီစင်တီဂရိတ်မှ + 70 ° C မှ + 70 ° C မှဖြစ်သည်။

ဤဗစ်မ် 7 မိနစ် 7inch Touch မျက်နှာပြင်သည်စက်မှုလုပ်ငန်းထိန်းချုပ်မှုများ, ဆေးဘက်ဆိုင်ရာပစ္စည်းကိရိယာများ,

· Hardness ≥7h: ခြစ်ရာခံနိုင်သောတင်းကျပ်သောဖန်ခွက်များသည်ကြမ်းတမ်းသောပတ်ဝန်းကျင်တွင်ပင်ရေရှည်အသုံးပြုနိုင်မှုများကိုသေချာစေသည်။

≥85% - Crystal-Clear view ရိယာ (154.6.6 မီလီမီတာ x 91mm) Crystal-Clear area ရိယာ (154.6 မီလီမီတာ x 91mm) သည် display မြင်နိုင်မှုကိုတိုးတက်စေသည်။

· 10-point Multi-touch - စွမ်းဆောင်ရည်မြှင့်တင်ရန်အတွက်အလိုအလျောက်အပြန်အလှန်ဆက်သွယ်အမူအရာများကိုထောက်ပံ့သည်။

·i²c interface - Standard I²c protocol ကိုအသုံးပြုပြီးအိမ်ရှင်စနစ်များနှင့်အတူရိုးရှင်းသောပေါင်းစည်းမှု

·ပြောင်းလွယ်ပြင်လွယ် voltage အကွာအဝေး - 2.8-3.3V (VDD) နှင့် 2.8-3.1V (i / o) နှင့် 2.8-3D (i / o) နှင့် 2.8-3V (i / o) နှင့်ပေါင်းစပ်သည်။

· ESD ကာကွယ်မှု - ± 8KV (Air) နှင့်± 2KV (ဆက်သွယ်ရန်) ESD ကိုယ်ခံစွမ်းအားသည်လျှပ်စစ်ဓာတ်အားပတ်ဝန်းကျင်တွင်တည်ငြိမ်မှုကိုခိုင်မြဲစေသည်။

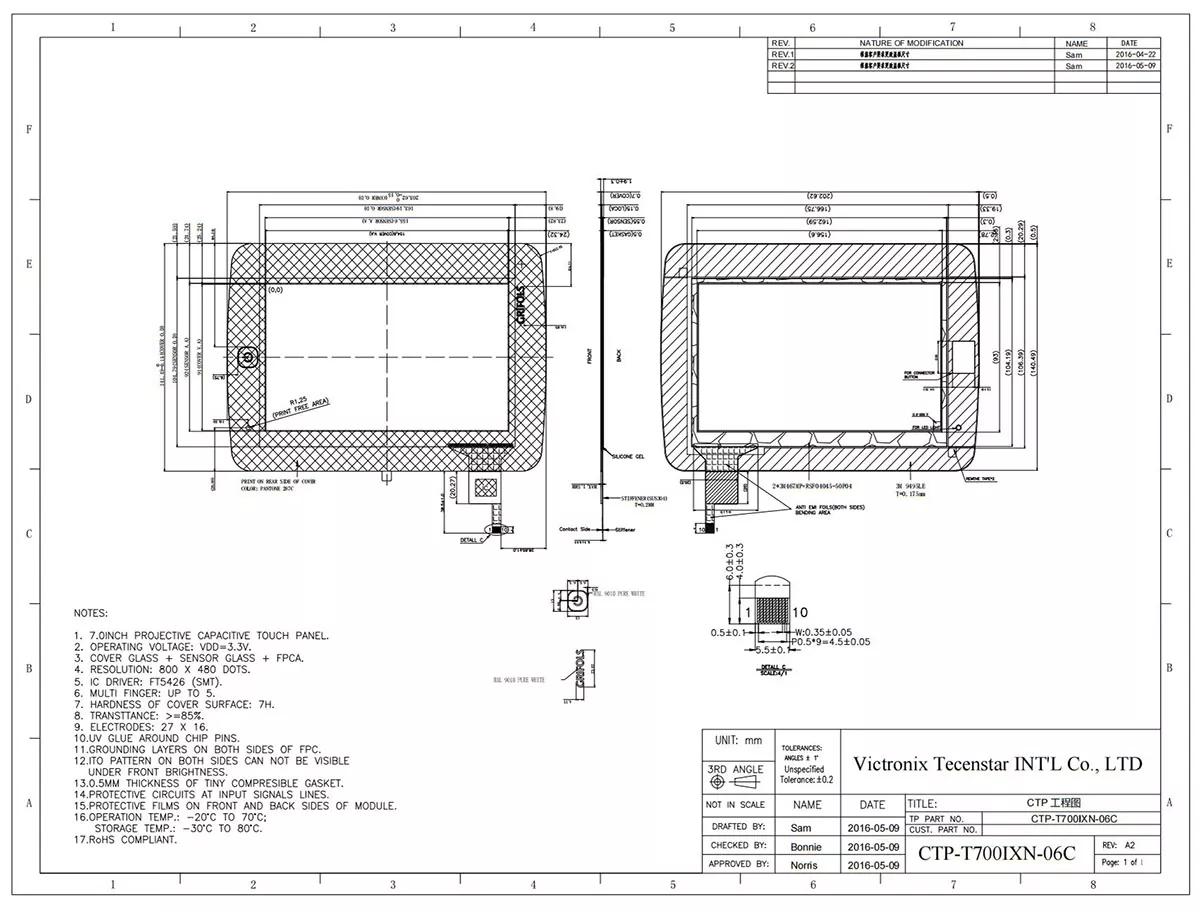

အထွေထွေသတ်မှတ်ချက်

အချက်	မာတိိက်ရာ	တခု
ဆောက်လုပ်ပုံ	g + g ။
အကြမ်းဖျင်း dimension	203.62 + 0 / -0.15 * 141.49 + 0 / -0.15	မီစေမယ်
အာရုံခံကိရိယာ၏ dimension	163.19 ± 0.2 * 104.79 ± 0.2	မီစေမယ်
နေရာကိုကြည့်ပါ	154.6 ± 0.2 * 91 ± 0.2	မီစေမယ်
drive ကို IC	ft5426dq8
interface ကိုအမျိုးအစား	အိုင်စီ
IIC လိပ်စာ	0x70 (8bit)
ထောက်ပံ့ရေးဗို့အား	2.8-3.3	V
i / o ဗို့အား	2.8-3.3	V
ထိတွေ့အမှတ်အရေအတွက်	5	အစွန်း
Connector အမျိုးအစား	ဇယား
View ရိယာ၏ transmance	≥85%
ခိုင်မာသော	≥7h
