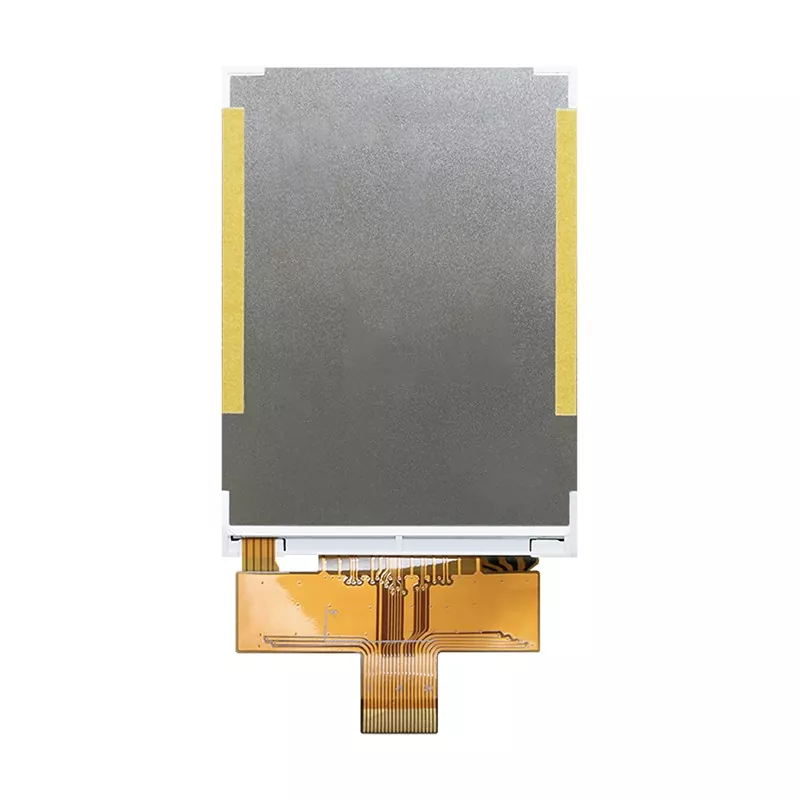

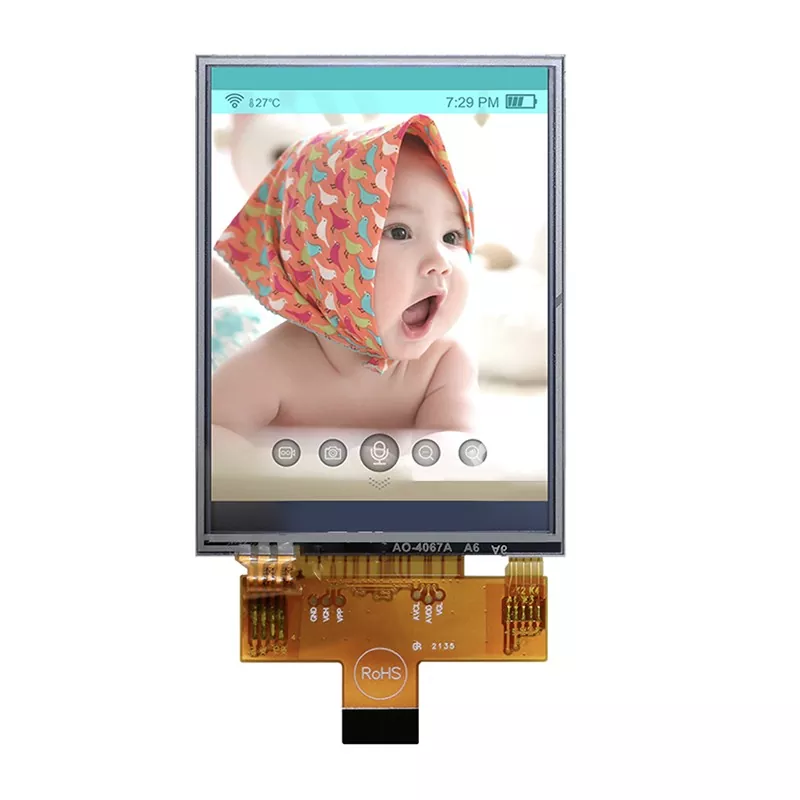

2.8 လက်မ 240x320 ခံနိုင်ရည်ရှိသော TFT TFT Module

ဤဗစ်စ် 2.8 လက်မ 2.8 လက်စိမ်း 240x320 ကိုခုခံနိုင်သည့်ထိတွေ့မှု TFT MATELE သည်စက်မှု, ဆေးဘက်ဆိုင်ရာနှင့် embedded application များတောင်းဆိုရန်အတွက်အဆင့်မြင့် TFT MODELED သည်အဆင့်မြင့် TFT MODELED ဖြစ်သည်။ CRISP 240 × 320 RGB resolution ကိုပေါင်းစပ်ထားသော 4 ဝါယာလန်ခုခံထိတွေ့မှုဖြင့်ပေါင်းစပ်ထားသောဤ module သည် compact လုပ်သည့်အတိုင်းအတာ (50.00 × 69.20 × 69.20 × 3.55 မီလီမီတာ) တွင်ကြံ့ခိုင်သောစွမ်းဆောင်ရည်ကိုရရှိစေသည်။ Victronix မှ 2.8 လက်မ TFT Module သည် TFT Module များနှင့် TFT Module များထုတ်လုပ်သူထုတ်လုပ်သူနှင့် TFT Module များပေးသွင်းသူအဖြစ်အပြည့်အဝလိုက်နာသည်။ ကျွန်ုပ်တို့၏ဖောက်သည်များ၏လိုအပ်ချက်များကိုဖြည့်ဆည်းရန်စိတ်ကြိုက် 0 န်ဆောင်မှုပေးသည်။

မော်ဒယ်:VXT280TQI-17P

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။ PDF ဒေါင်းလုဒ်လုပ်ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

TFT LCD သည်ပုံရိပ်အရည်အသွေးကိုမြှင့်တင်ရန်ပါးလွှာသောရုပ်ရှင် Transfistor နည်းပညာကိုအသုံးပြုသောပါးလွှာသော transfistor နည်းပညာကိုအသုံးပြုသောအရည်ကြည်လင်သောပုံသဏ္ဌာန်အမျိုးအစားတစ်ခုဖြစ်သည်။ တရုတ်နိုင်ငံရှိပရော်ဖက်ရှင်နယ် TFT Module ထုတ်လုပ်သူနှင့်ကုန်ပစ္စည်းပေးသွင်းသူအနေဖြင့် VITRANIX 2.8 လက်မ 90x320 ကိုအခြားထုတ်လုပ်သူများနှင့်ကွဲပြားခြားနားသောအရာကအခြားထုတ်လုပ်သူများနှင့်ကွဲပြားခြားနားသောအရာ ပထမတော့, 70 ဒီဂရီ Horizontal (L / R 60 ဒီဂရီ), 70 °အထက် / 60 ဒီဂရီနိဂုံး (6 နာရီ) ၏နှိုင်းယှဉ်ချက်အချိုးအစားနှင့် 500 ဒီဂရီအပြည့်အ 0 နှင့်ဆန့်ကျင်ဘက်အချိုးအစားနှင့်ဆန့်ကျင်ဘက်အချိုးအစားကိုအစပြုသည်။ ဒုတိယအချက်မှာ၎င်းသည်နောက်ခံအေငယ်မှလူ 4-Die 50000 နာရီ (50% ကန ဦး အရောင်တောက်ပမှု) နှင့်အတူ ဦး ဆောင်သောနောက်ခံအေက ဦး ဆောင်သည့်နောက်ခံအရောင်သည်အလင်းရောင်အခြေအနေများအားလုံးတွင်တွေ့နိုင်သည်။ ထို့အပြင် MCU အပြိုင်ဘတ်စ်ကား (8/9/18-bit) သို့မဟုတ် RGB mode ကို im [3: 0] PIN နံပါတ်များနှင့် RGB mode ကို im [3: 0] PIN နံပါတ်များ, iltitek ili9341V Controller ကို Vync / HSYNC / DotCLK TOTING Touch Panel နှင့်အတူ။ ထို့အပြင်၎င်းသည် ESD (± 4KV), အပူအအေးခန်း, တုန်ခါမှုနှင့်စိုထိုင်းဆအပါအ 0 င်တိကျခိုင်မာသည့်ပတ် 0 န်းကျင်စမ်းသပ်မှုများကိုပြုလုပ်သည်။

Versionix မှဤ 2.8 လက်မ TFT display ကို Hmi Panels များ, အိတ်ဆောင်ဆေးဘက်ဆိုင်ရာပစ္စည်းကိရိယာများ, စမ်းသပ်ကိရိယာများနှင့် embedded systems များနှင့် embedded systems များနှင့် touch input ကိုလိုအပ်သည့်နေရာများနှင့် embedded systems များကိုအသုံးပြုသည်။

အထွေထွေသတ်မှတ်ချက်

အချက်	မာတိိက်ရာ	တခု
LCD အမျိုးအစား	TFT / လွှဲပြောင်းခြင်း

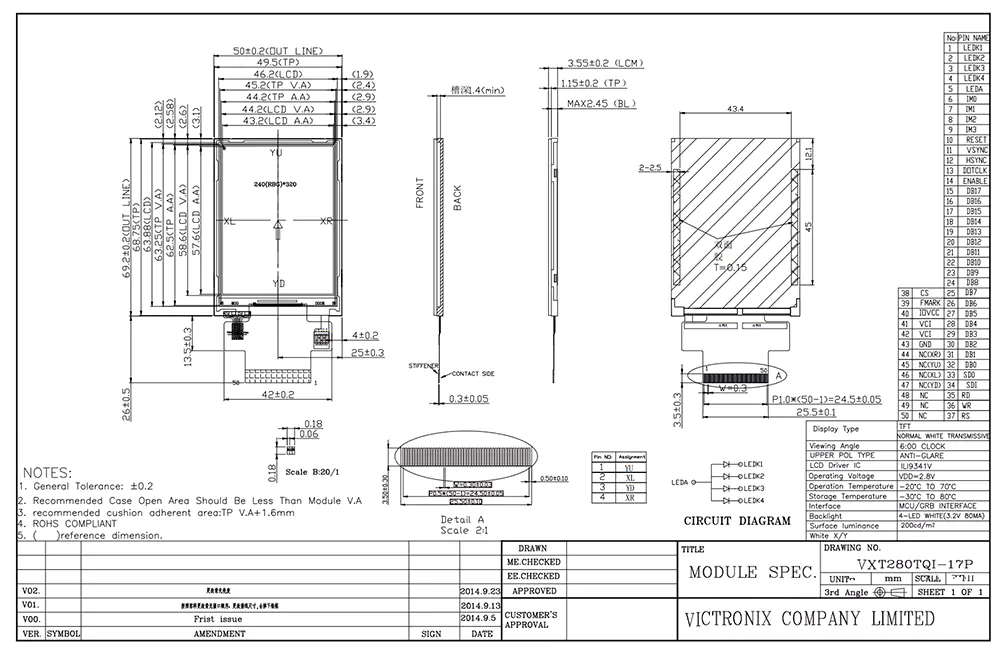

Module Size (W * H * t)	50.00 * 69.20 * 3.55	မီစေမယ်
တက်ကြွသောအရွယ်အစား (W * ဇ)	43.20 * 57.60	မီစေမယ်
pixel အစေး (W * ဇ)	0.180 * 0.180	မီစေမယ်
အစက်အရေအတွက်	240 * 320
ရေငုပ်	ili9341V
interface ကိုအမျိုးအစား	McU / RGB
ထိပ်တန်း polarizer အမျိုးအစား	ဆန့်ကျင်ရေးဆန့်ကျင်ရေး
ကြည့်ရှုရန်လမ်းညွှန်ကိုအကြံပြုပါသည်	6	နာရီ
မီးခိုးရောင်စကေးပြောင်းပြန် ဦး တည်ချက်	12	နာရီ
နောက်ခံအမျိုးအစား	4-dies အဖြူ LED
Touch Panel အမျိုးအစား	ခံနိုင်ရည်
